ハニカムスペーサーⅠ型の特長

ハニカムスペーサⅠ型　構造

ハニカムスペーサーⅠ（上部）とシムプレート（高さ調整部分）に分かれています。

抜群の安定感

立配管施工の際、ハニカムスペーサーⅠ型はボルト穴付きにより落下しづらい構造になっています。また、ぐらつきがなく、安定するので作業もしやすくなります。

※フラットUボルト足長専用

高さ合わせに最適

配管径が変わった際、本製品で高さ調整が可能です。パイプに負担をかけない為、漏水を防ぎます。

無段階の調整が可能に

3mm・5mm・10mmとミリ単位なのであらゆるの高さ調整が可能になりました。お好みの高さを簡単に調整できるので現場での作業効率につながります。

例）

・ハニカムスペーサーⅠ型（20mm）＋シムプレート （10mm）＝30mmの高さ調整

・ハニカムスペーサーⅠ型（20mm）＋シムプレート （5mm）＋シムプレート （10mm）＝35mmの高さ調整

・ハニカムスペーサーⅠ型（20mm）＋シムプレート （10mm）＋シムプレート （10mm） ＋シムプレート （3mm）＝43mmの高さ調整

ハニカム構造

ハニカムスペーサーの形に沿ってハニカム構造が設計されています。（シムプレートも同様）

衝撃吸収性・断熱保温性・消音効果・軽量化といったハニカム構造の特長が活かされた製品です。

軽 量 化

エラストマー × ハニカム構造の特性から、

Ⅰ型33g（40SUハニカムスペーサー＋シムプレート3mm・5mm・10mm）と軽量性に優れているので、

現場での作業効率が飛躍的にUPします。

本体へのサイズ刻印

自由な形状を作り出せるエラストマー

ハニカムスペーサーⅠ型とシムプレート にそれぞれサイズが刻印されているので、ひと目でわかります。

AWJチャンネルでは３Dアニメーションで製品紹介を配信していきます。

是非チャンネル登録・いいねボタンよろしくお願いします。

製品の質問やこんな製品動画見てみたい等ご希望ございましたら、コメント欄にご記入お願いします！


ハニカムスペーサーⅠ型

フラットUボルト足長専用

ハニカムスペーサーⅠ　カラー回転
HS-ブルー　装着例　オフホワイト
HS-ブラック　装着例　オフホワイト

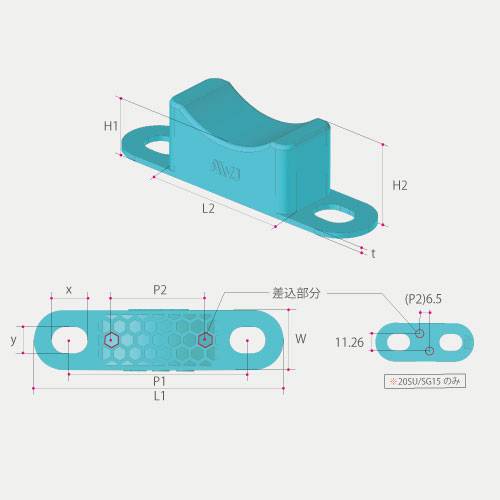

ハニカムスペーサー1　寸法図
previous arrow
next arrow
ハニカムスペーサーⅠ　カラー回転
HS-ブルー　装着例　オフホワイト
HS-ブラック　装着例　オフホワイト
ハニカムスペーサー1　寸法図
previous arrow
next arrow
・ステンレス薄肉管専用　20SU〜100SU
・Lightweight stainless steel pipe for general piping　20SU〜100SU
・ステンレス鋼管用　15A〜100A
・Stainless steel pipe for general piping　15A〜100A
・高さ調整
・ pipe height adjustment
・使用可能温度：　-60℃〜98℃
・ Fahrenheit -58℉〜210℉　Celsius-60℃〜98℃
・カラー：AWJブルー・屋外用ブラック
・Color :AWJ Blue・outdoor Black
＊こちらの製品はフラットUボルト足長専用です。
＊This product is for flat U bolt Long only

本体

エラストマー（TPE）

オンラインで購入する
販売店：代理店で購入する
PDF図面をダウンロード
PDFカタログをダウンロード

ハニカムスペーサーⅠ型　S U管

・SUハニカムスペーサーI型（AWJブルー）　Honeycomb Spacer Type 1（AWJ Blue)

Item NumberSizeItem Weight(g)ColorQuantity in box
MSRP2D CAD3D CAD
DXFx_tigesstep
HSSU10-002020SU22.22 AWJ　Blue ¥90DXFX_TIGESSTEP
HSSU10-002525SU28.58  ¥110DXFX_TIGESSTEP
HSSU10-003030SU1  ¥120DXFX_TIGESSTEP
HSSU10-004040SU1 1/4  ¥160DXFX_TIGESSTEP
HSSU10-005050SU1 1/2  ¥170DXFX_TIGESSTEP
HSSU10-006060SU2  ¥220DXFX_TIGESSTEP
HSSU10-007575SU2 1/2  ¥280
DXFX_TIGESSTEP
HSSU10-008080SU3  ¥350DXFX_TIGESSTEP
HSSU10-0100100SU4  ¥420DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・SUハニカムスペーサーI型（屋外用ブラック）Honeycomb Spacer Type1（Outdoor Black）

Item NumberSize
Item Weight(g)ColorQuantity in box
MSRP2D CAD3D CAD
DXFx_tigesstep
BHSSU10-002020SU22.22 Outdoor Black ¥110DXFX_TIGESSTEP
BHSSU10-002525SU28.58  ¥150DXFX_TIGESSTEP
BHSSU10-003030SU1  ¥160DXFX_TIGESSTEP
BHSSU10-004040SU1 1/4  ¥200DXFX_TIGESSTEP
BHSSU10-005050SU1 1/2  ¥210DXFX_TIGESSTEP
BHSSU10-006060SU2  ¥280DXFX_TIGESSTEP
BHSSU10-007575SU2 1/2  ¥420
DXFX_TIGESSTEP
BHSSU10-008080SU3  ¥440DXFX_TIGESSTEP
BHSSU10-0100100SU4  ¥530DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・I型専用　3mmシムプレート（AWJ ブルー：屋外用ブラック）　TypeI 3mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSize
Item Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSU10-0200320SU22.22 AWJ　Blue ¥40DXFX_TIGESSTEP
HSSU10-0250325SU28.58   ¥40DXFX_TIGESSTEP
HSSU10-0300330SU1   ¥50DXFX_TIGESSTEP
HSSU10-0400340SU1 1/4   ¥50DXFX_TIGESSTEP
HSSU10-0500350SU1 1/2   ¥60DXFX_TIGESSTEP
HSSU10-0600360SU2   ¥60DXFX_TIGESSTEP
HSSU10-0750375SU2 1/2   ¥70DXFX_TIGESSTEP
HSSU10-0800380SU3   ¥80DXFX_TIGESSTEP
HSSU10-10003100SU4   ¥100DXFX_TIGESSTEP
BHSSU10-0200320SU22.22 Outdoor Black ¥50DXFX_TIGESSTEP
BHSSU10-0250325SU28.58  ¥50DXFX_TIGESSTEP
BHSSU10-0300330SU1  ¥60DXFX_TIGESSTEP
BHSSU10-0400340SU1 1/4  ¥60DXFX_TIGESSTEP
BHSSU10-0500350SU1 1/2  ¥80DXFX_TIGESSTEP
BHSSU10-0600360SU2  ¥80DXFX_TIGESSTEP
BHSSU10-0750375SU2 1/2  ¥90DXFX_TIGESSTEP
BHSSU10-0800380SU3  ¥100DXFX_TIGESSTEP
BHSSU10-10003100SU4  ¥140DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・I型専用　5mmシムプレート（AWJ ブルー：屋外用ブラック）　TypeI 5mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSize
Item Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSU10-0200520SU22.22 AWJ　Blue ¥50DXFX_TIGESSTEP
HSSU10-0250525SU28.58  ¥50DXFX_TIGESSTEP
HSSU10-0300530SU1  ¥60DXFX_TIGESSTEP
HSSU10-0400540SU1 1/4  ¥60DXFX_TIGESSTEP
HSSU10-0500550SU1 1/2  ¥70DXFX_TIGESSTEP
HSSU10-0600560SU2  ¥80DXFX_TIGESSTEP
HSSU10-0750575SU2 1/2  ¥90DXFX_TIGESSTEP
HSSU10-0800580SU3  ¥100DXFX_TIGESSTEP
HSSU10-10005100SU4  ¥110DXFX_TIGESSTEP
BHSSU10-0200520SU22.22 Outdoor Black ¥60DXFX_TIGESSTEP
BHSSU10-0250525SU28.58  ¥60DXFX_TIGESSTEP
BHSSU10-0300530SU1  ¥80DXFX_TIGESSTEP
BHSSU10-0400540SU1 1/4  ¥80DXFX_TIGESSTEP
BHSSU10-0500550SU1 1/2  ¥90DXFX_TIGESSTEP
BHSSU10-0600560SU2  ¥100DXFX_TIGESSTEP
BHSSU10-0750575SU2 1/2  ¥110DXFX_TIGESSTEP
BHSSU10-0800580SU3  ¥140DXFX_TIGESSTEP
BHSSU10-10005100SU4  ¥150DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・I型専用　10mmシムプレート（AWJ ブルー：屋外用ブラック）　TypeI 10mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSize
Item Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSU10-0201020SU22.22 AWJ　Blue ¥80DXFX_TIGESSTEP
HSSU10-0251025SU28.58  ¥90DXFX_TIGESSTEP
HSSU10-0301030SU1  ¥100DXFX_TIGESSTEP
HSSU10-0401040SU1 1/4  ¥110DXFX_TIGESSTEP
HSSU10-0501050SU1 1/2  ¥120DXFX_TIGESSTEP
HSSU10-0601060SU2  ¥140DXFX_TIGESSTEP
HSSU10-0751075SU2 1/2  ¥150DXFX_TIGESSTEP
HSSU10-0801080SU3  ¥170DXFX_TIGESSTEP
HSSU10-10010100SU4  ¥180DXFX_TIGESSTEP
BHSSU10-0201020SU22.22 Outdoor Black ¥100DXFX_TIGESSTEP
BHSSU10-0251025SU28.58  ¥110DXFX_TIGESSTEP
BHSSU10-0301030SU1  ¥140DXFX_TIGESSTEP
BHSSU10-0401040SU1 1/4  ¥150DXFX_TIGESSTEP
BHSSU10-0501050SU1 1/2  ¥160DXFX_TIGESSTEP
BHSSU10-0601060SU2  ¥170DXFX_TIGESSTEP
BHSSU10-0751075SU2 1/2  ¥190DXFX_TIGESSTEP
BHSSU10-0801080SU3  ¥210DXFX_TIGESSTEP
BHSSU10-10010100SU4  ¥220DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

ハニカムスペーサーⅠ型　SGP管

・SGPハニカムスペーサーI型（AWJブルー）　Honeycomb Spacer Type 1（AWJ Blue)

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSG10-0015SG15A1/2 AWJ　Blue ¥90DXFX_TIGESSTEP
HSSG10-0020SG20A3/4  ¥110DXFX_TIGESSTEP
HSSG10-0030SG25A1  ¥120DXFX_TIGESSTEP
HSSG10-0040SG32A1 1/4  ¥160DXFX_TIGESSTEP
HSSG10-0050SG40A1 1/2  ¥170DXFX_TIGESSTEP
HSSG10-0060SG50A2  ¥220DXFX_TIGESSTEP
HSSG10-0075SG65A2 1/2  ¥280
DXFX_TIGESSTEP
HSSG10-0080SG80A3  ¥350DXFX_TIGESSTEP
HSSG10-0100SG100A4  ¥420DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・SGPハニカムスペーサーI型（屋外用ブラック）Honeycomb Spacer Type1（Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in box MSRP2D CAD3D CAD
DXFx_tigesstep
BHSSG10-0015SG15A1/2 Outdoor Black ¥110DXFX_TIGESSTEP
BHSSG10-0020SG20A3/4  ¥150DXFX_TIGESSTEP
BHSSG10-0025SG25A1  ¥160DXFX_TIGESSTEP
BHSSG10-0032SG32A1 1/4  ¥200DXFX_TIGESSTEP
BHSSG10-0040SG40A1 1/2  ¥210DXFX_TIGESSTEP
BHSSG10-0050SG50A2  ¥280DXFX_TIGESSTEP
BHSSG10-0065SG65A2 1/2  ¥420
DXFX_TIGESSTEP
BHSSG10-0080SG80A3  ¥440DXFX_TIGESSTEP
BHSSG10-0100SG100A4  ¥530DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・I型専用　3mmシムプレート（AWJ ブルー：屋外用ブラック）　TypeI 3mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSG10-01503SG15A1/2 AWJ　Blue ¥40DXFX_TIGESSTEP
HSSG10-02003SG20A3/4   ¥50DXFX_TIGESSTEP
HSSU10-03003SG25A1   ¥50DXFX_TIGESSTEP
HSSU10-04003SG32A1 1/4   ¥50DXFX_TIGESSTEP
HSSU10-05003SG40A1 1/2   ¥60DXFX_TIGESSTEP
HSSU10-06003SG50A2   ¥60DXFX_TIGESSTEP
HSSU10-07503SG65A2 1/2   ¥70DXFX_TIGESSTEP
HSSU10-08003SG80A3   ¥80DXFX_TIGESSTEP
HSSU10-10003SG100A4   ¥100DXFX_TIGESSTEP
BHSSG10-01503SG15A1/2 Outdoor Black ¥50DXFX_TIGESSTEP
BHSSG10-02003SG20A3/4  ¥60DXFX_TIGESSTEP
BHSSU10-03003SG25A1  ¥60DXFX_TIGESSTEP
BHSSU10-04003SG32A1 1/4  ¥60DXFX_TIGESSTEP
BHSSU10-05003SG40A1 1/2  ¥80DXFX_TIGESSTEP
BHSSU10-06003SG50A2  ¥80DXFX_TIGESSTEP
BHSSU10-07503SG65A2 1/2  ¥90DXFX_TIGESSTEP
BHSSU10-08003SG80A3  ¥100DXFX_TIGESSTEP
BHSSU10-10003SG100A4  ¥140DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・I型専用　5mmシムプレート（AWJ ブルー：屋外用ブラック）　TypeI 5mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSG10-01505SG15A1/2 AWJ　Blue ¥50DXFX_TIGESSTEP
HSSG10-02005SG20A3/4  ¥50DXFX_TIGESSTEP
HSSU10-03005SG25A1  ¥60DXFX_TIGESSTEP
HSSU10-04005SG32A1 1/4  ¥60DXFX_TIGESSTEP
HSSU10-05005SG40A1 1/2  ¥70DXFX_TIGESSTEP
HSSU10-06005SG50A2  ¥80DXFX_TIGESSTEP
HSSU10-07505SG65A2 1/2  ¥90DXFX_TIGESSTEP
HSSU10-08005SG80A3  ¥100DXFX_TIGESSTEP
HSSU10-10005SG100A4  ¥110DXFX_TIGESSTEP
BHSSG10-01505SG15A1/2 Outdoor Black ¥60DXFX_TIGESSTEP
BHSSG10-02005SG20A3/4  ¥60DXFX_TIGESSTEP
BHSSU10-03005SG25A1  ¥80DXFX_TIGESSTEP
BHSSU10-04005SG32A1 1/4  ¥80DXFX_TIGESSTEP
BHSSU10-05005SG40A1 1/2  ¥90DXFX_TIGESSTEP
BHSSU10-06005SG50A2  ¥100DXFX_TIGESSTEP
BHSSU10-07505SG65A2 1/2  ¥110DXFX_TIGESSTEP
BHSSU10-08005SG80A3  ¥140DXFX_TIGESSTEP
BHSSU10-10005SG100A4  ¥150DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・I型専用　10mmシムプレート（AWJ ブルー：屋外用ブラック）　TypeI 10mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in box
MSRP2D CAD3D CAD
DXFx_tigesstep
HSSG10-01510SG15A1/2 AWJ　Blue ¥80DXFX_TIGESSTEP
HSSG10-02010SG20A3/4  ¥90DXFX_TIGESSTEP
HSSU10-03010SG25A1  ¥100DXFX_TIGESSTEP
HSSU10-04010SG32A1 1/4  ¥110DXFX_TIGESSTEP
HSSU10-05010SG40A1 1/2  ¥120DXFX_TIGESSTEP
HSSU10-06010SG50A2  ¥140DXFX_TIGESSTEP
HSSU10-07510SG65A2 1/2  ¥150DXFX_TIGESSTEP
HSSU10-08010SG80A3  ¥170DXFX_TIGESSTEP
HSSU10-10010SG100A4  ¥180DXFX_TIGESSTEP
BHSSG10-01510SG15A1/2 Outdoor Black ¥100DXFX_TIGESSTEP
BHSSG10-02010SG20A3/4  ¥110DXFX_TIGESSTEP
BHSSU10-03010SG25A1  ¥140DXFX_TIGESSTEP
BHSSU10-04010SG32A1 1/4  ¥150DXFX_TIGESSTEP
BHSSU10-05010SG40A1 1/2  ¥160DXFX_TIGESSTEP
BHSSU10-06010SG50A2  ¥170DXFX_TIGESSTEP
BHSSU10-07510SG65A2 1/2  ¥190DXFX_TIGESSTEP
BHSSU10-08010SG80A3  ¥210DXFX_TIGESSTEP
BHSSU10-10010SG100A4  ¥220DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。
