EL FLAT Series ポリブテン管専用の特徴
パイプの変形
樹脂パイプは温度の上昇と共にパイプが変形します。その変形や伸縮に対応したポリブテン管専用の支持金具です。
※立バンド・Uボルトも同様
耐熱温度 90°
※立バンド・Uボルトも同様
パイプを保護
エラストマーを使用しているので、パイプが伸縮した際に傷つけにくくなっています。
※立バンド・Uボルトも同様
従来のフラットシリーズはポリブテン管には使用しないで下さい。
※立バンド・Uボルトも同様
EL FLAT Series ポリブテン管専用は3製品です。

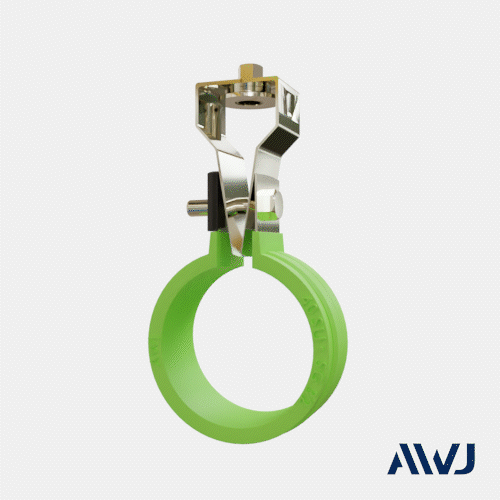

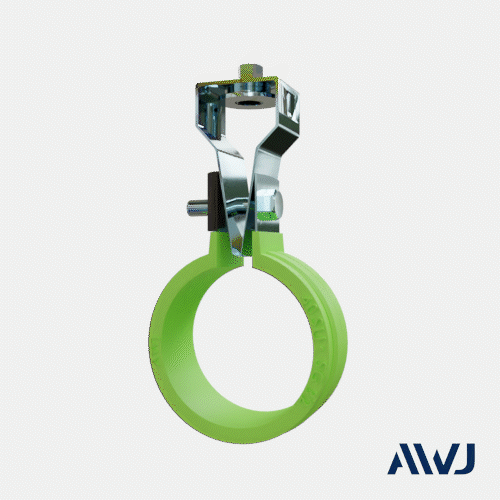

NH付 EL フラット吊バンド ポリブテン管用

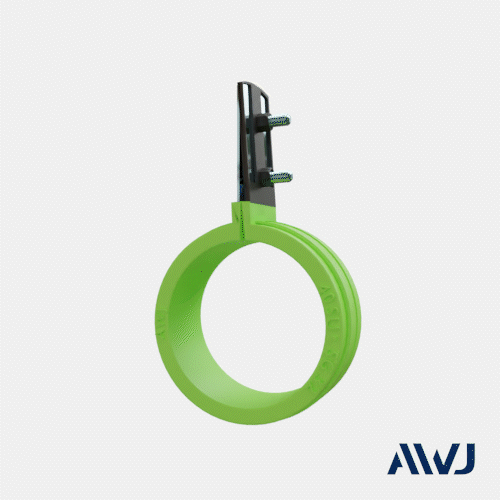

NH付 EL フラット立バンド ポリブテン管用

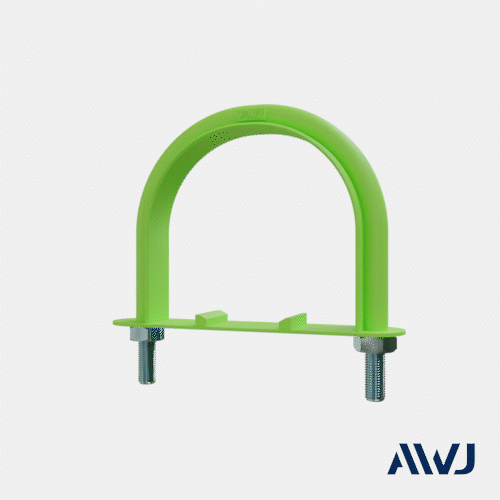

フラットUボルト ポリブテン管用
サイズ 16A~100A
ユニクロメッキ・ステンレスの2種類のご用意があります。
![](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/2022/03/youtube.png?resize=300%2C169&ssl=1)
AWJチャンネルでは3Dアニメーションで製品紹介を配信していきます。
是非チャンネル登録・いいねボタンよろしくお願いします。
製品の質問やこんな製品動画見てみたい等ご希望ございましたら、コメント欄にご記入お願いします!
PT管[ポリブテン管用]
ユニクロメッキ
![](http://www.annway.co.jp/wp/wp-content/uploads/slider281/16317fcface27b_LJMNKFOHEIQGP.gif)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/18f15fafc0d36e4f29dbb8106c7a786e/16317fd3e5cd3a_FIGPKLJEMHONQ.jpg)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/483996740c087a21d61bf78bb694fb4e/16317ffac376fe_KIHFNMQJPGOEL.jpg)
16317fcface27b_LJMNKFOHEIQGP
16317fd3e5cd3a_FIGPKLJEMHONQ
16317ffac376fe_KIHFNMQJPGOEL
![16317fcface27b_LJMNKFOHEIQGP](http://www.annway.co.jp/wp/wp-content/uploads/slider281/16317fcface27b_LJMNKFOHEIQGP.gif)
![16317fd3e5cd3a_FIGPKLJEMHONQ](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/708dea687c1da08dec6cdbb2257d9528/16317fd3e5cd3a_FIGPKLJEMHONQ.jpg?resize=128%2C128&ssl=1)
![16317ffac376fe_KIHFNMQJPGOEL](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/242a65c418cb1741928c51d32bb1eb1f/16317ffac376fe_KIHFNMQJPGOEL.jpg?resize=128%2C128&ssl=1)
・ポリブテン管専用 PB16〜PB100
・Polybutene Pipe PB16〜PB100
・ポリブテンパイプ専用エラストマー樹脂採用
・塩素含有量0%
・使用可能温度:90℃以下
・カラー:AWJグリーン
タンバックル (Turnbuckle)
ユニクロメッキ (Electro-galvanized)
ボルト:ナット (Bolt and Nut)
ユニクロメッキ (Electro-galvanized)

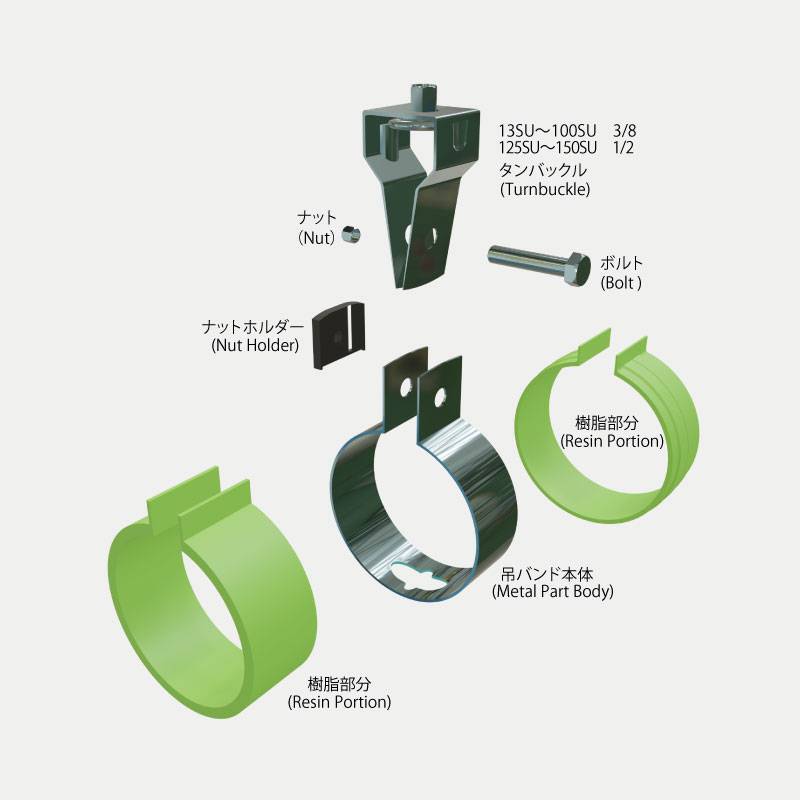

吊バンド本体 (Metal Part Body)
SUS430 (Stainless430)
樹脂部分 (Resin Portion)
エラストマー(TPE) (Elastomer)
ナットホルダー (Nut Holder)
ポリエチレン(PE)
Item Number | Size | Item Weight(g) | Color | Quantity in box | MSRP | 2D CAD | 3D CAD | |||
DXF | x_t | iges | step | |||||||
PB10110-0016 | PB16 | 22.0 | AWJ Green | 200個 | ¥350 | DXF | X_T | IGES | STEP | |
PB10110-0020 | PB20 | 27.0 | AWJ Green | 200個 | ¥380 | DXF | X_T | IGES | STEP | |
PB10110-0025 | PB25 | 34.0 | AWJ Green | 200個 | ¥400 | DXF | X_T | IGES | STEP | |
PB10110-0030 | PB30 | 42.0 | AWJ Green | 160個 | ¥430 | DXF | X_T | IGES | STEP | |
PB10110-0040 | PB40 | 48.0 | AWJ Green | 140個 | ¥460 | DXF | X_T | IGES | STEP | |
PB10110-0050 | PB50 | 60.0 | AWJ Green | 100個 | ¥510 | DXF | X_T | IGES | STEP | |
PB10110-0065 | PB65 | 79.0 | AWJ Green | 80個 | ¥620 | DXF | X_T | IGES | STEP | |
PB10110-0075 | PB75 | 89.0 | AWJ Green | 60個 | ¥680 | DXF | X_T | IGES | STEP | |
PB10110-0100 | PB100 | 114.0 | AWJ Green | 40個 | ¥750 | DXF | X_T | IGES | STEP |
PBB
詳しくはPDF図面をご覧ください。
※MSRP=メーカー希望小売価格
![](http://www.annway.co.jp/wp/wp-content/uploads/slider286/16318124cbb58a_HLOGIFJNQEMPK.gif)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/a0dbbc5886a448b0c2f02e598e59d0a9/16318125f24085_OHPKGIFEQJLMN.jpg)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/aa9c2b5601179aa1f55add69abc29096/163181275c7c91_QKNGLPFJMIEOH.jpg)
16318124cbb58a_HLOGIFJNQEMPK
16318125f24085_OHPKGIFEQJLMN
163181275c7c91_QKNGLPFJMIEOH
![16318124cbb58a_HLOGIFJNQEMPK](http://www.annway.co.jp/wp/wp-content/uploads/slider286/16318124cbb58a_HLOGIFJNQEMPK.gif)
![16318125f24085_OHPKGIFEQJLMN](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/efc62f2dd09b7cc8919a365fffa9765a/16318125f24085_OHPKGIFEQJLMN.jpg?resize=128%2C128&ssl=1)
![163181275c7c91_QKNGLPFJMIEOH](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/6b67f32ef3e5d1f9170db936e33e4610/163181275c7c91_QKNGLPFJMIEOH.jpg?resize=128%2C128&ssl=1)
・ポリブテン管専用 PB16〜PB100
・Polybutene Pipe PB16〜PB100
・ポリブテンパイプ専用エラストマー樹脂採用
・塩素含有量0%
・使用可能温度:90℃以下
・カラー:AWJグリーン
ボルト:ナット (Bolt and Nut)
ユニクロメッキ (Electro-galvanized)

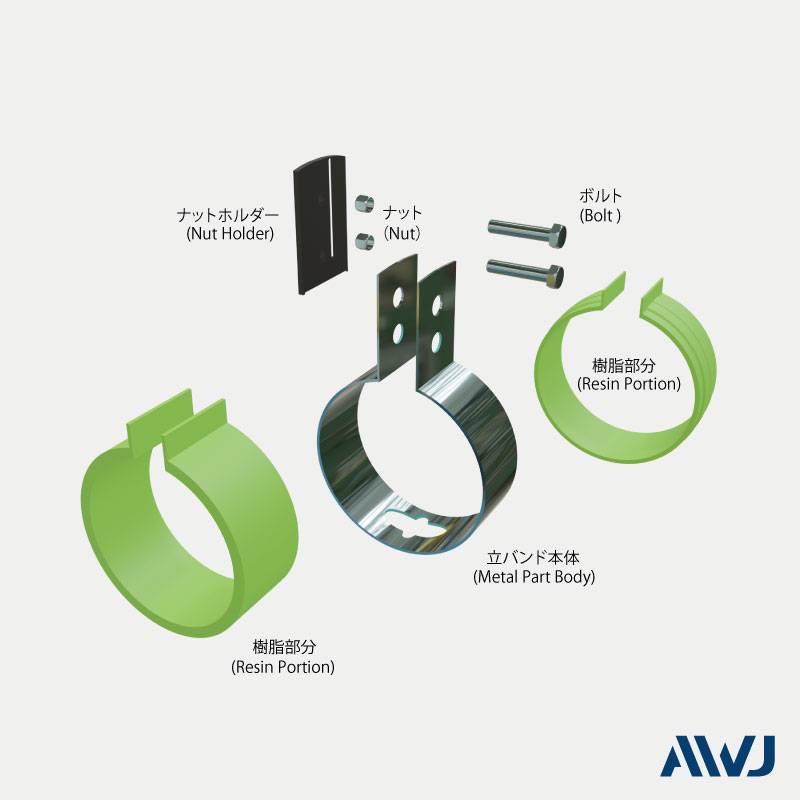

立バンド本体 (Metal Part Body)
SUS430 (Stainless430)
樹脂部分 (Resin Portion)
エラストマー(TPE) (Elastomer)
ナットホルダー (Nut Holder)
ポリエチレン(PE)
Item Number | Size | Item Weight(g) | Color | Quantity in box | MSRP | 2D CAD | 3D CAD | |||
DXF | x_t | iges | step | |||||||
PB10210-0016 | PB16 | 22.0 | AWJ Green | 200個 | ¥330 | DXF | X_T | IGES | STEP | |
PB10210-0020 | PB20 | 27.0 | AWJ Green | 200個 | ¥370 | DXF | X_T | IGES | STEP | |
PB10210-0025 | PB25 | 34.0 | AWJ Green | 200個 | ¥390 | DXF | X_T | IGES | STEP | |
PB10210-0030 | PB30 | 42.0 | AWJ Green | 160個 | ¥420 | DXF | X_T | IGES | STEP | |
PB10210-0040 | PB40 | 48.0 | AWJ Green | 140個 | ¥450 | DXF | X_T | IGES | STEP | |
PB10210-0050 | PB50 | 60.0 | AWJ Green | 100個 | ¥500 | DXF | X_T | IGES | STEP | |
PB10210-0065 | PB65 | 79.0 | AWJ Green | 60個 | ¥610 | DXF | X_T | IGES | STEP | |
PB10210-0075 | PB75 | 89.0 | AWJ Green | 50個 | ¥670 | DXF | X_T | IGES | STEP | |
PB10210-0100 | PB100 | 114.0 | AWJ Green | 30個 | ¥740 | DXF | X_T | IGES | STEP |
詳しくはPDF図面をご覧ください。
※MSRP=メーカー希望小売価格
![](http://www.annway.co.jp/wp/wp-content/uploads/slider288/163181334ceb73_JFGMHQPKIOELN.gif)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/c74c0ff3e2f1eaf5a0cfb2ec962ce046/16318134548159_JOIEQPNKMHFGL.jpg)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/600e4497fed2955c71d435c4e70d1226/16318141433d22_OKJHFLNGMIQPE.jpg)
163181334ceb73_JFGMHQPKIOELN
16318134548159_JOIEQPNKMHFGL
16318141433d22_OKJHFLNGMIQPE
![163181334ceb73_JFGMHQPKIOELN](http://www.annway.co.jp/wp/wp-content/uploads/slider288/163181334ceb73_JFGMHQPKIOELN.gif)
![16318134548159_JOIEQPNKMHFGL](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/4aed52dcd43131b75955d9d3f48904b6/16318134548159_JOIEQPNKMHFGL.jpg?resize=128%2C128&ssl=1)
![16318141433d22_OKJHFLNGMIQPE](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/e74e4fd4184dfb557946bdaf4e0f1e93/16318141433d22_OKJHFLNGMIQPE.jpg?resize=128%2C128&ssl=1)
・ポリブテン管専用 PB16〜PB100
・Polybutene Pipe PB16〜PB100
・ポリブテンパイプ専用エラストマー樹脂採用
・塩素含有量0%
・使用可能温度:90℃以下
・カラー:AWJグリーン

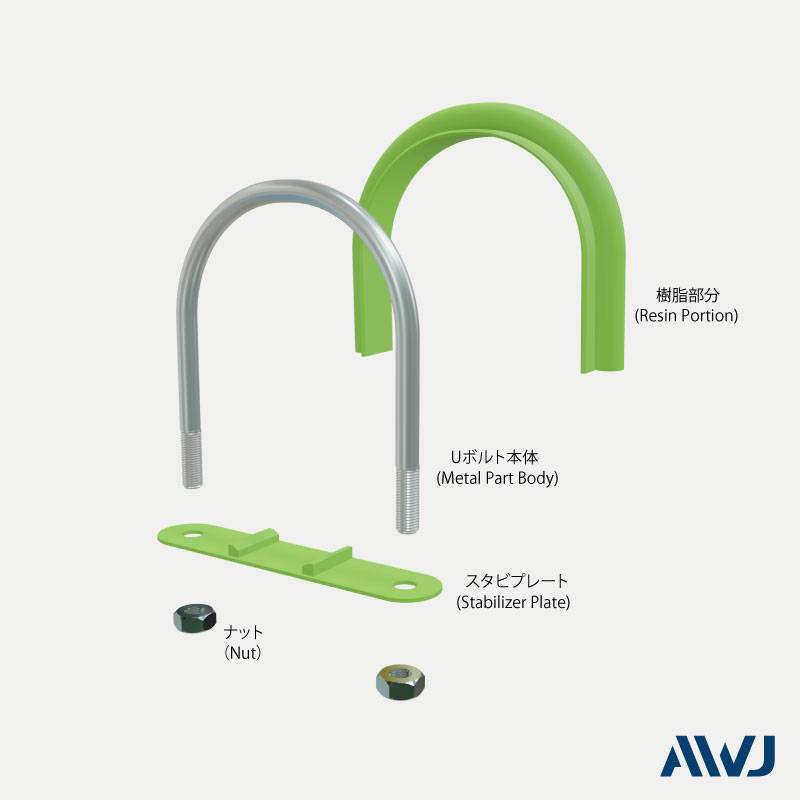

Uボルト本体 (Metal Part Body)
ユニクロメッキ (Electro-galvanized)
ナット ( Nut)
ユニクロメッキ (Electro-galvanized)
樹脂部分 (Resin Portion)
エラストマー(TPE) (Elastomer)
スタビプレート (Stabilizer Plate)
エラストマー(TPE) (Elastomer)
Item Number | Size | Item Weight(g) | Color | Quantity in box | MSRP | 2D CAD | 3D CAD | |||
DXF | x_t | iges | step | |||||||
PB10340-0016 | PB16 | 22.0 | AWJ Green | 300個 | ¥250 | DXF | X_T | IGES | STEP | |
PB10340-0020 | PB20 | 27.0 | AWJ Green | 200個 | ¥270 | DXF | X_T | IGES | STEP | |
PB10340-0025 | PB25 | 34.0 | AWJ Green | 200個 | ¥290 | DXF | X_T | IGES | STEP | |
PB10340-0030 | PB30 | 42.0 | AWJ Green | 150個 | ¥320 | DXF | X_T | IGES | STEP | |
PB10340-0040 | PB40 | 48.0 | AWJ Green | 120個 | ¥360 | DXF | X_T | IGES | STEP | |
PB10340-0050 | PB50 | 60.0 | AWJ Green | 90個 | ¥410 | DXF | X_T | IGES | STEP | |
PB10340-0065 | PB65 | 79.0 | AWJ Green | 70個 | ¥460 | DXF | X_T | IGES | STEP | |
PB10340-0075 | PB75 | 89.0 | AWJ Green | 55個 | ¥540 | DXF | X_T | IGES | STEP | |
PB10340-0100 | PB100 | 114.0 | AWJ Green | 40個 | ¥660 | DXF | X_T | IGES | STEP |
B
詳しくはPDF図面をご覧ください。
※MSRP=メーカー希望小売価格
ステンレス
![](http://www.annway.co.jp/wp/wp-content/uploads/slider284/1631800200e5d1_OLNJIMQEFKGHP.gif)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/d4922d6b7100c4a228d1d5cb389b2da4/1631800183edc5_JINFOKPLMGHEQ.jpg)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/483996740c087a21d61bf78bb694fb4e/16317ffac376fe_KIHFNMQJPGOEL.jpg)
1631800200e5d1_OLNJIMQEFKGHP
1631800183edc5_JINFOKPLMGHEQ
16317ffac376fe_KIHFNMQJPGOEL
![1631800200e5d1_OLNJIMQEFKGHP](http://www.annway.co.jp/wp/wp-content/uploads/slider284/1631800200e5d1_OLNJIMQEFKGHP.gif)
![1631800183edc5_JINFOKPLMGHEQ](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/1c3a89ba898b1cd607185c312d67daef/1631800183edc5_JINFOKPLMGHEQ.jpg?resize=128%2C128&ssl=1)
![16317ffac376fe_KIHFNMQJPGOEL](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/242a65c418cb1741928c51d32bb1eb1f/16317ffac376fe_KIHFNMQJPGOEL.jpg?resize=128%2C128&ssl=1)
・ポリブテン管専用 PB16〜PB100
・Polybutene Pipe PB16〜PB100
・ポリブテンパイプ専用エラストマー樹脂採用
・塩素含有量0%
・使用可能温度:90℃以下
・カラー:AWJグリーン
タンバックル (Turnbuckle)
SUS304 (Stainless304)
ボルト:ナット (Bolt and Nut)
SUS304 (Stainless304)
吊バンド本体 (Metal Part Body)
SUS304 (Stainless304)
樹脂部分 (Resin Portion)
エラストマー(TPE) (Elastomer)
ナットホルダー (Nut Holder)
ポリエチレン(PE)
Item Number | Size | Item Weight(g) | Color | Quantity in box | MSRP | 2D CAD | 3D CAD | |||
DXF | x_t | iges | step | |||||||
PB10112-0016 | PB16 | 22.0 | AWJ Green | 200個 | ¥780 | DXF | X_T | IGES | STEP | |
PB10112-0020 | PB20 | 27.0 | AWJ Green | 200個 | ¥890 | DXF | X_T | IGES | STEP | |
PB10112-0025 | PB25 | 34.0 | AWJ Green | 200個 | ¥920 | DXF | X_T | IGES | STEP | |
PB10112-0030 | PB30 | 42.0 | AWJ Green | 160個 | ¥960 | DXF | X_T | IGES | STEP | |
PB10112-0040 | PB40 | 48.0 | AWJ Green | 140個 | ¥1,010 | DXF | X_T | IGES | STEP | |
PB10112-0050 | PB50 | 60.0 | AWJ Green | 100個 | ¥1,090 | DXF | X_T | IGES | STEP | |
PB10112-0065 | PB65 | 79.0 | AWJ Green | 80個 | ¥1,220 | DXF | X_T | IGES | STEP | |
PB10112-0075 | PB75 | 89.0 | AWJ Green | 60個 | ¥1,310 | DXF | X_T | IGES | STEP | |
PB10112-0100 | PB100 | 114.0 | AWJ Green | 40個 | ¥1,440 | DXF | X_T | IGES | STEP |
詳しくはPDF図面をご覧ください。
※MSRP=メーカー希望小売価格
![](http://www.annway.co.jp/wp/wp-content/uploads/slider287/1631812d3d0623_LJPHMFIGEKNQO.gif)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/c4b6f817896c4d1f60a97d18334bcd85/1631812daa2f88_GIJMKQFLNPEHO.jpg)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/aa9c2b5601179aa1f55add69abc29096/163181275c7c91_QKNGLPFJMIEOH.jpg)
1631812d3d0623_LJPHMFIGEKNQO
1631812daa2f88_GIJMKQFLNPEHO
163181275c7c91_QKNGLPFJMIEOH
![1631812d3d0623_LJPHMFIGEKNQO](http://www.annway.co.jp/wp/wp-content/uploads/slider287/1631812d3d0623_LJPHMFIGEKNQO.gif)
![1631812daa2f88_GIJMKQFLNPEHO](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/651db7a982848d3778752205e9d7aa51/1631812daa2f88_GIJMKQFLNPEHO.jpg?resize=128%2C128&ssl=1)
![163181275c7c91_QKNGLPFJMIEOH](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/6b67f32ef3e5d1f9170db936e33e4610/163181275c7c91_QKNGLPFJMIEOH.jpg?resize=128%2C128&ssl=1)
・ポリブテン管専用 PB16〜PB100
・Polybutene Pipe PB16〜PB100
・ポリブテンパイプ専用エラストマー樹脂採用
・塩素含有量0%
・使用可能温度:90℃以下
・カラー:AWJグリーン
ボルト:ナット (Bolt and Nut)
SUS304 (Stainless304)
立バンド本体 (Metal Part Body)
SUS304 (Stainless304)
樹脂部分 (Resin Portion)
エラストマー(TPE) (Elastomer)
ナットホルダー (Nut Holder)
ポリエチレン(PE)
Item Number | Size | Item Weight(g) | Color | Quantity in box | MSRP | 2D CAD | 3D CAD | |||
DXF | x_t | iges | step | |||||||
PB10211-0016 | PB16 | 22.0 | AWJ Green | 200個 | ¥740 | DXF | X_T | IGES | STEP | |
PB10211-0020 | PB20 | 27.0 | AWJ Green | 200個 | ¥830 | DXF | X_T | IGES | STEP | |
PB10211-0025 | PB25 | 34.0 | AWJ Green | 200個 | ¥860 | DXF | X_T | IGES | STEP | |
PB10211-0030 | PB30 | 42.0 | AWJ Green | 160個 | ¥910 | DXF | X_T | IGES | STEP | |
PB10211-0040 | PB40 | 48.0 | AWJ Green | 140個 | ¥960 | DXF | X_T | IGES | STEP | |
PB10211-0050 | PB50 | 60.0 | AWJ Green | 100個 | ¥1,040 | DXF | X_T | IGES | STEP | |
PB10211-0065 | PB65 | 79.0 | AWJ Green | 60個 | ¥1,170 | DXF | X_T | IGES | STEP | |
PB10211-0075 | PB75 | 89.0 | AWJ Green | 50個 | ¥1,260 | DXF | X_T | IGES | STEP | |
PB10211-0100 | PB100 | 114.0 | AWJ Green | 30個 | ¥1,390 | DXF | X_T | IGES | STEP |
詳しくはPDF図面をご覧ください。
※MSRP=メーカー希望小売価格
![](http://www.annway.co.jp/wp/wp-content/uploads/slider289/163181483970c3_HEIOKPQFNGJML.gif)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/c74c0ff3e2f1eaf5a0cfb2ec962ce046/16318134548159_JOIEQPNKMHFGL.jpg)
![](http://www.annway.co.jp/wp/wp-content/uploads/slider/cache/600e4497fed2955c71d435c4e70d1226/16318141433d22_OKJHFLNGMIQPE.jpg)
163181483970c3_HEIOKPQFNGJML
16318134548159_JOIEQPNKMHFGL
16318141433d22_OKJHFLNGMIQPE
![163181483970c3_HEIOKPQFNGJML](http://www.annway.co.jp/wp/wp-content/uploads/slider289/163181483970c3_HEIOKPQFNGJML.gif)
![16318134548159_JOIEQPNKMHFGL](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/4aed52dcd43131b75955d9d3f48904b6/16318134548159_JOIEQPNKMHFGL.jpg?resize=128%2C128&ssl=1)
![16318141433d22_OKJHFLNGMIQPE](https://i0.wp.com/www.annway.co.jp/wp/wp-content/uploads/slider/cache/e74e4fd4184dfb557946bdaf4e0f1e93/16318141433d22_OKJHFLNGMIQPE.jpg?resize=128%2C128&ssl=1)
・ポリブテン管専用 PB16〜PB100
・Polybutene Pipe PB16〜PB100
・ポリブテンパイプ専用エラストマー樹脂採用
・塩素含有量0%
・使用可能温度:90℃以下
・カラー:AWJグリーン
Uボルト本体 (Metal Part Body)
SUS304 (Stainless304)
ナット ( Nut)
SUS304 (Stainless304)
樹脂部分 (Resin Portion)
エラストマー(TPE) (Elastomer)
スタビプレート (Stabilizer Plate)
エラストマー(TPE) (Elastomer)
Item Number | Size | Item Weight(g) | Color | Quantity in box | MSRP | 2D CAD | 3D CAD | |||
DXF | x_t | igs | step | |||||||
PB10342-0016 | PB16 | 22.0 | AWJ Green | 300個 | ¥600 | DXF | X_T | IGES | STEP | |
PB10342-0020 | PB20 | 27.0 | AWJ Green | 200個 | ¥690 | DXF | X_T | IGES | STEP | |
PB10342-0025 | PB25 | 34.0 | AWJ Green | 200個 | ¥720 | DXF | X_T | IGES | STEP | |
PB10342-0030 | PB30 | 42.0 | AWJ Green | 150個 | ¥860 | DXF | X_T | IGES | STEP | |
PB10342-0040 | PB40 | 48.0 | AWJ Green | 120個 | ¥930 | DXF | X_T | IGES | STEP | |
PB10342-0050 | PB50 | 60.0 | AWJ Green | 90個 | ¥990 | DXF | X_T | IGES | STEP | |
PB10342-0065 | PB65 | 79.0 | AWJ Green | 70個 | ¥1,180 | DXF | X_T | IGES | STEP | |
PB10342-0075 | PB75 | 89.0 | AWJ Green | 55個 | ¥1,290 | DXF | X_T | IGES | STEP | |
PB10342-0100 | PB100 | 114.0 | AWJ Green | 40個 | ¥1,470 | DXF | X_T | IGES | STEP |
