EL フラットインシュレーション吊バンド

ユニクロメッキ　Electro-galvanized bright chromate

フラットインシュレーション回転
previous arrow
next arrow

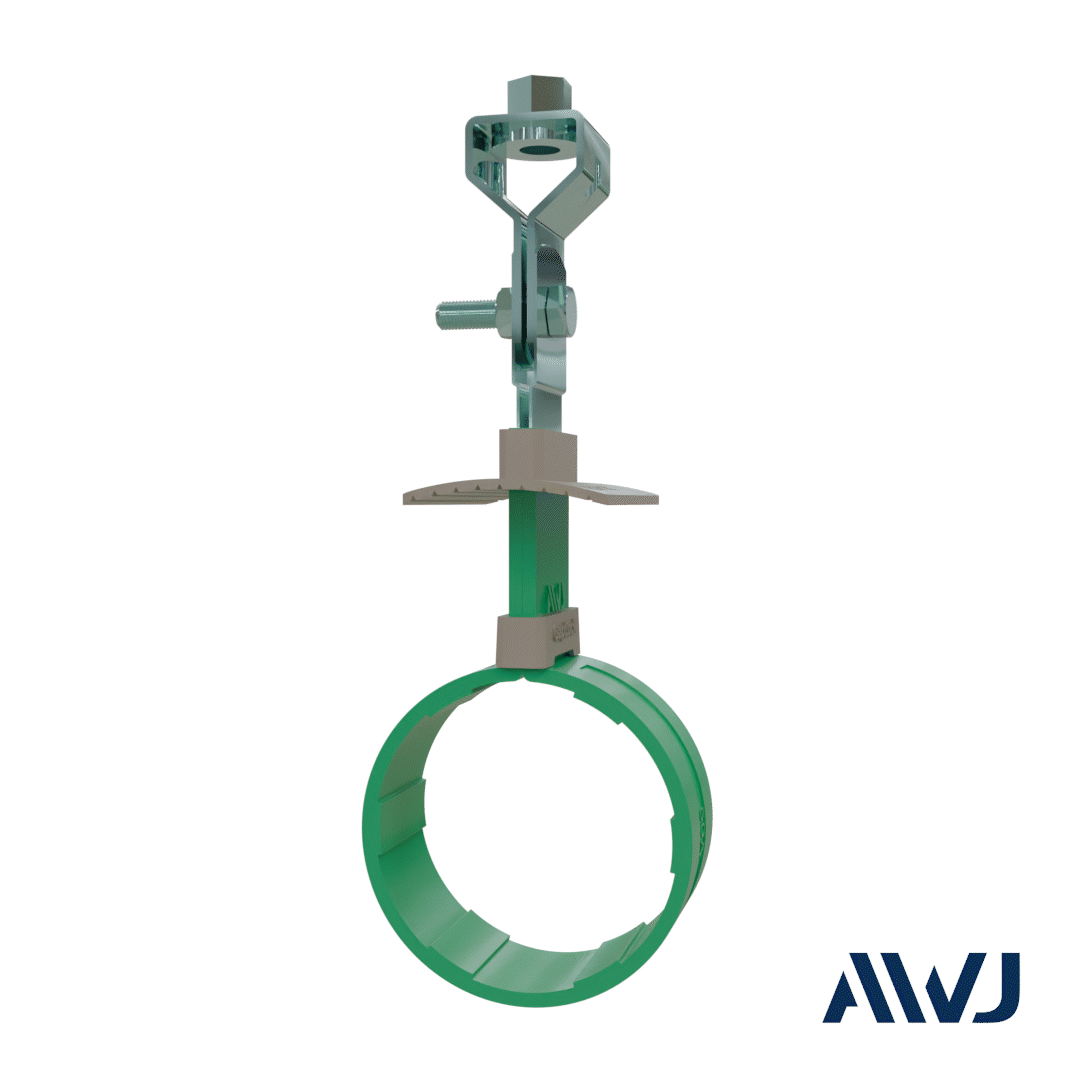

フラットインシュレーション回転

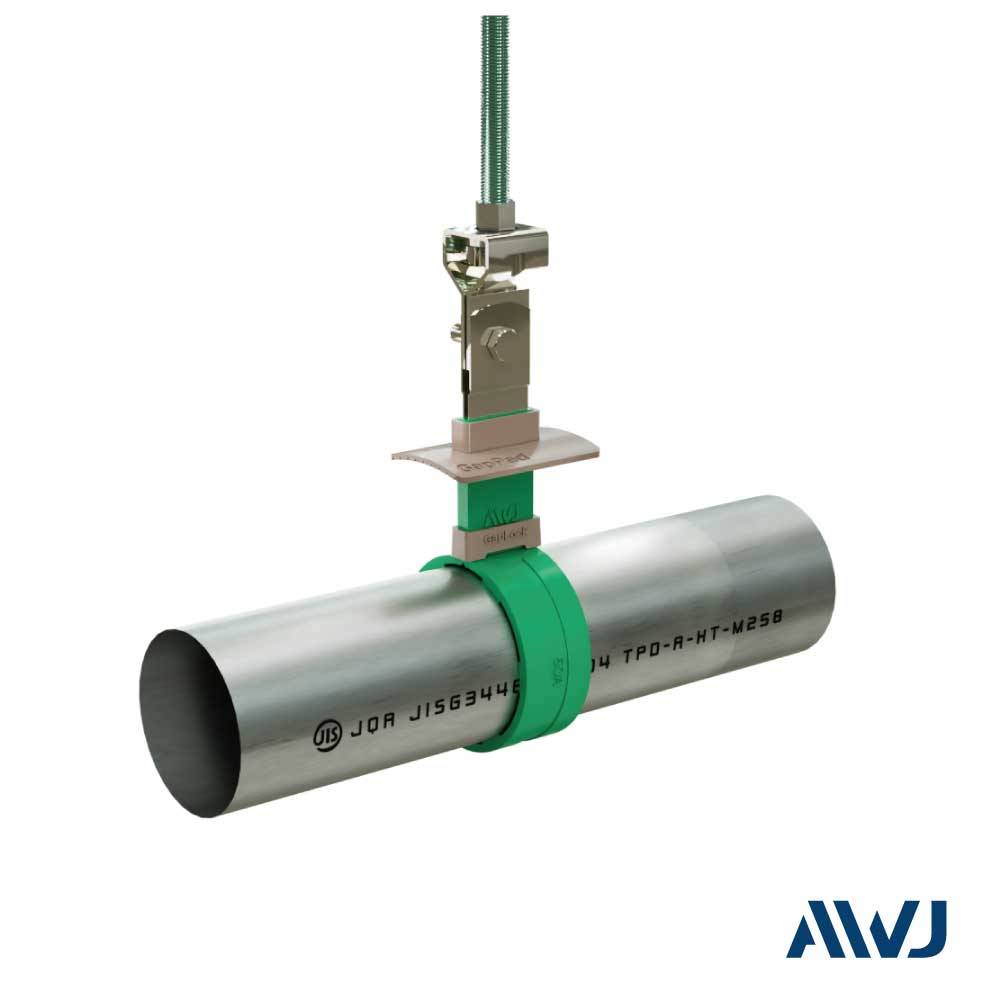

フラットインシュレーション使用例(ユニクロメッキ)

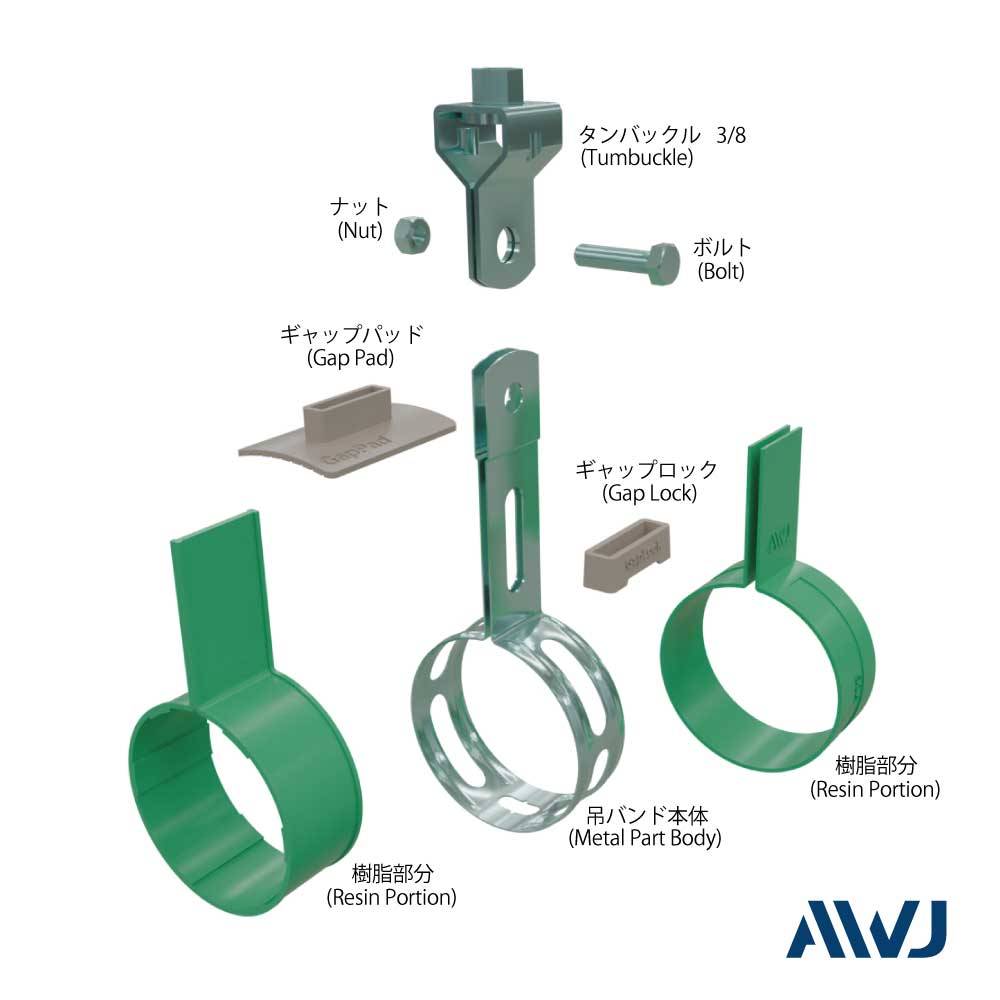

フラットインシュレーション分解(ユニクロメッキ)
previous arrow
next arrow
・冷温水配管用　SG20〜SG100　30SU〜100SU
・SG20〜SG100　30SU〜100SU
・異種金属接触腐食防止支持金具
・塩素含有量０%
・使用可能温度：7℃〜90℃
・カラー：AWJグリーン

タンバックル　(Turnbuckle)

ユニクロメッキ　(Electro-galvanized)

ボルト：ナット　(Bolt and Nut)

ユニクロメッキ　(Electro-galvanized)

吊バンド本体　(Metal Part Body)

SUS430　(Stainless430)

樹脂部分　(Resin Portion)

エラストマー（TPE）&マイクロカプセル　

オンラインで購入する
販売店・代理店で購入する
PDF図面をダウンロード
PDFカタログをダウンロード



Item NumberSize
Item Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
SG10421-0020SG2027.2 AWJ　Green100個¥780DXFX_TIEGSSTEP
SG10421-002530SU/SG2534.0 AWJ Green100個¥820DXF X_TIGESSTEP
SG10421-003240SU/SG3242.7 AWJ　Green80個¥890DXFX_T IGESSTEP
SG10421-004050SU/SG4048.6 AWJ　Green70個¥940DXFX_TIGESSTEP
SG10421-005060SU/SG5060.5 AWJ　Green50個¥1,010DXFX_TIGES STEP
SG10421-006575SU/SG6576.3 AWJ　Green50個¥1,240DXFX_TIGES STEP
SG10421-008080SU/SG8089.1 AWJ　Green40個¥1,320DXFX_TIGESSTEP
SG10421-0100100SU/SG100114.3 AWJ　Green30個¥1,490DXFX_TIGESSTEP




詳しくはPDF図面をご覧ください。




※MSRP＝メーカー希望小売価格
